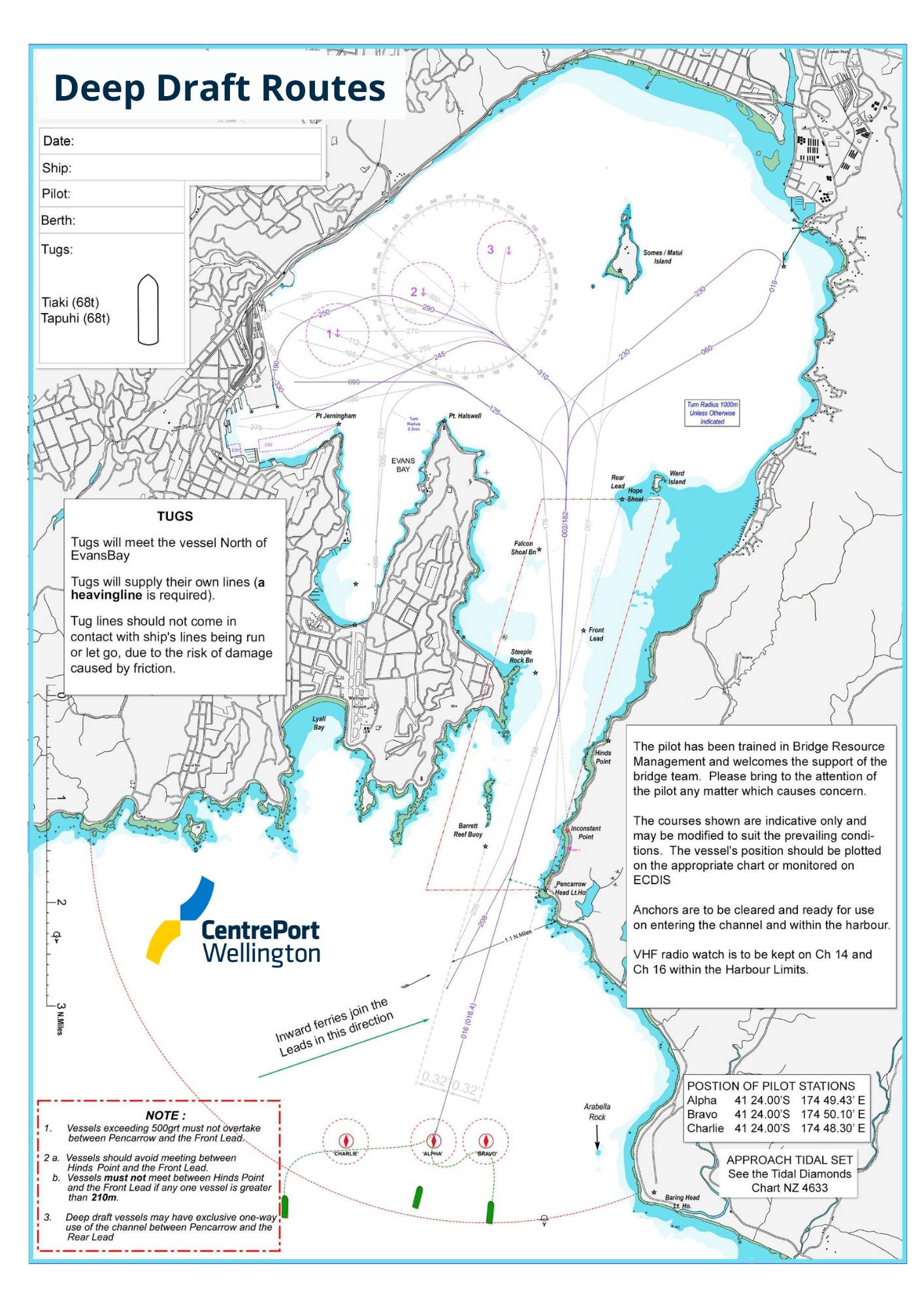

Deep Draft Routes

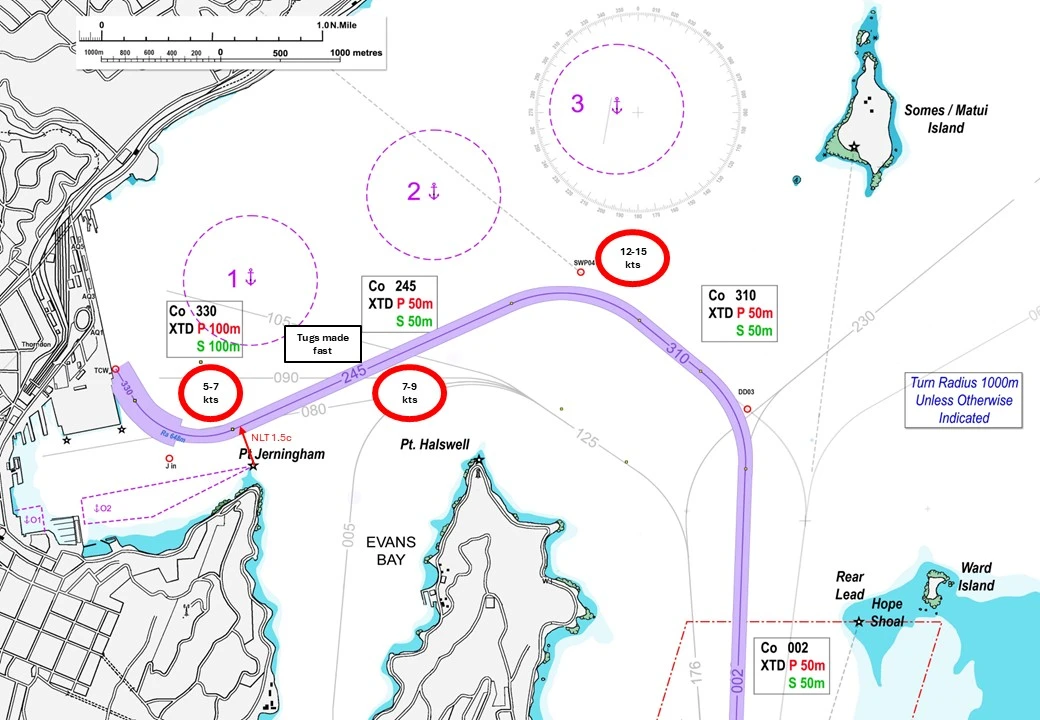

Thorndon Container Wharf Arrival - Port Side
ECDIS File download

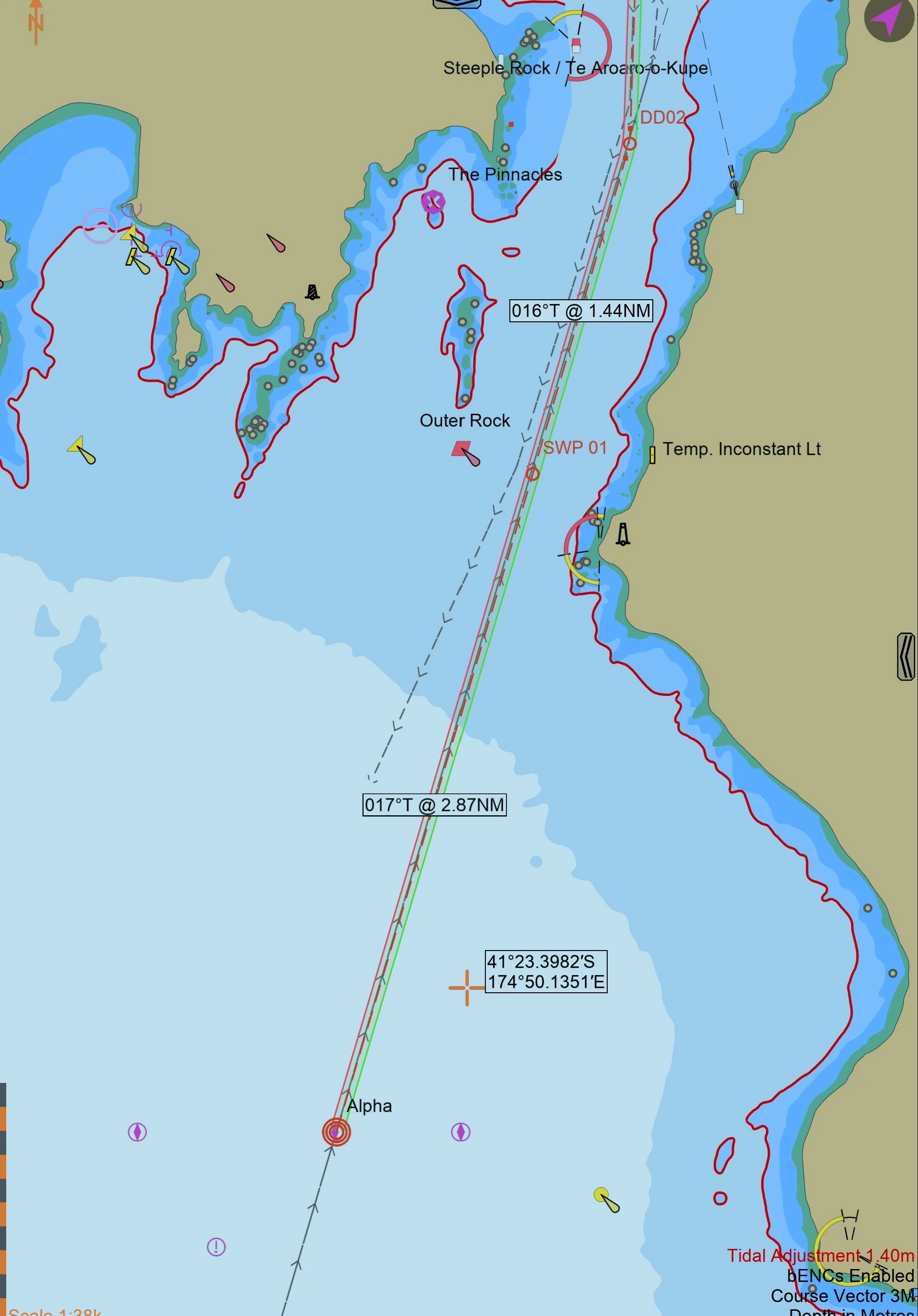

Pilot Station to FL - TCW Arrival PST

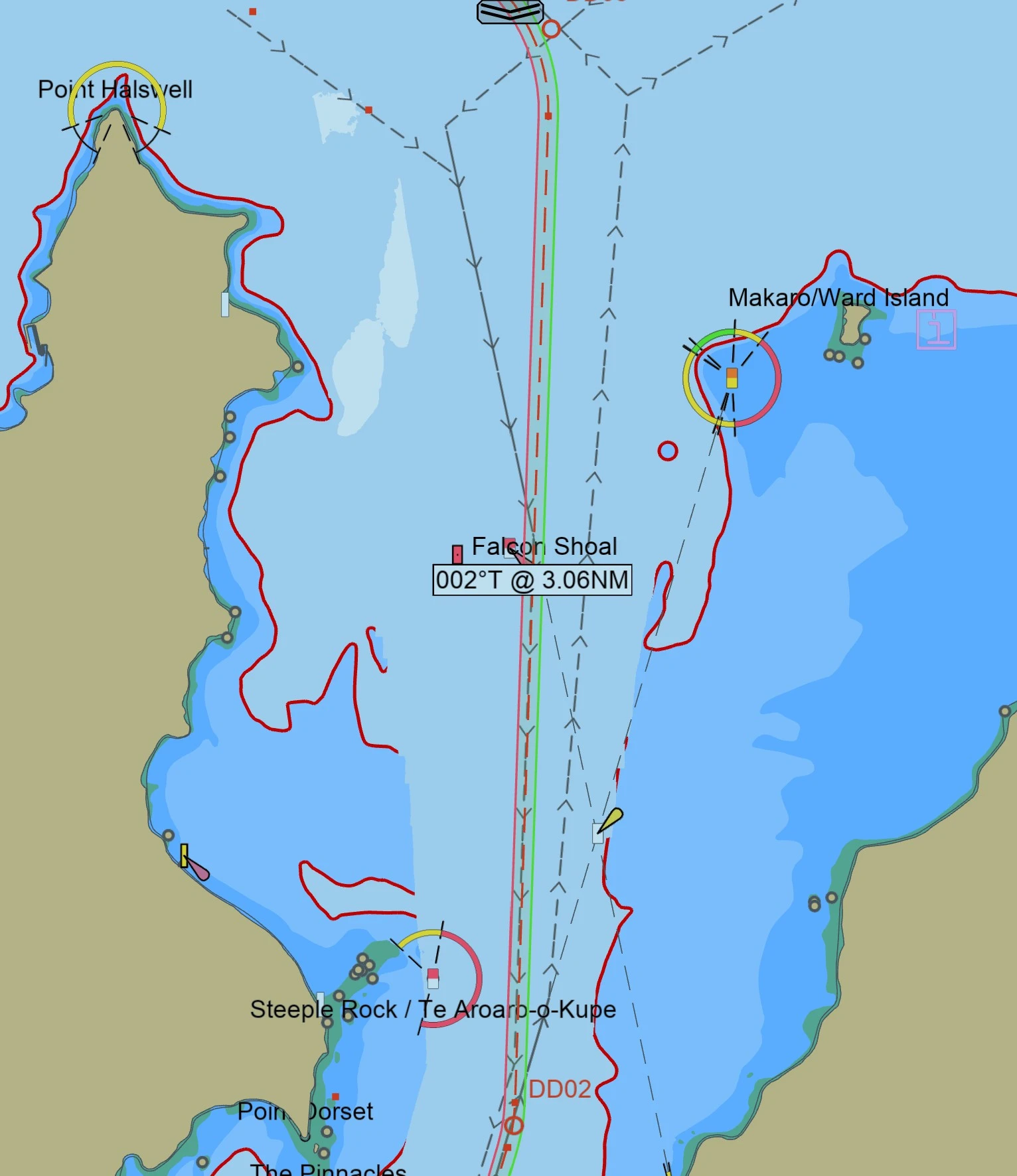

Inwards at Falcon Shoal - TCW Arrival PST

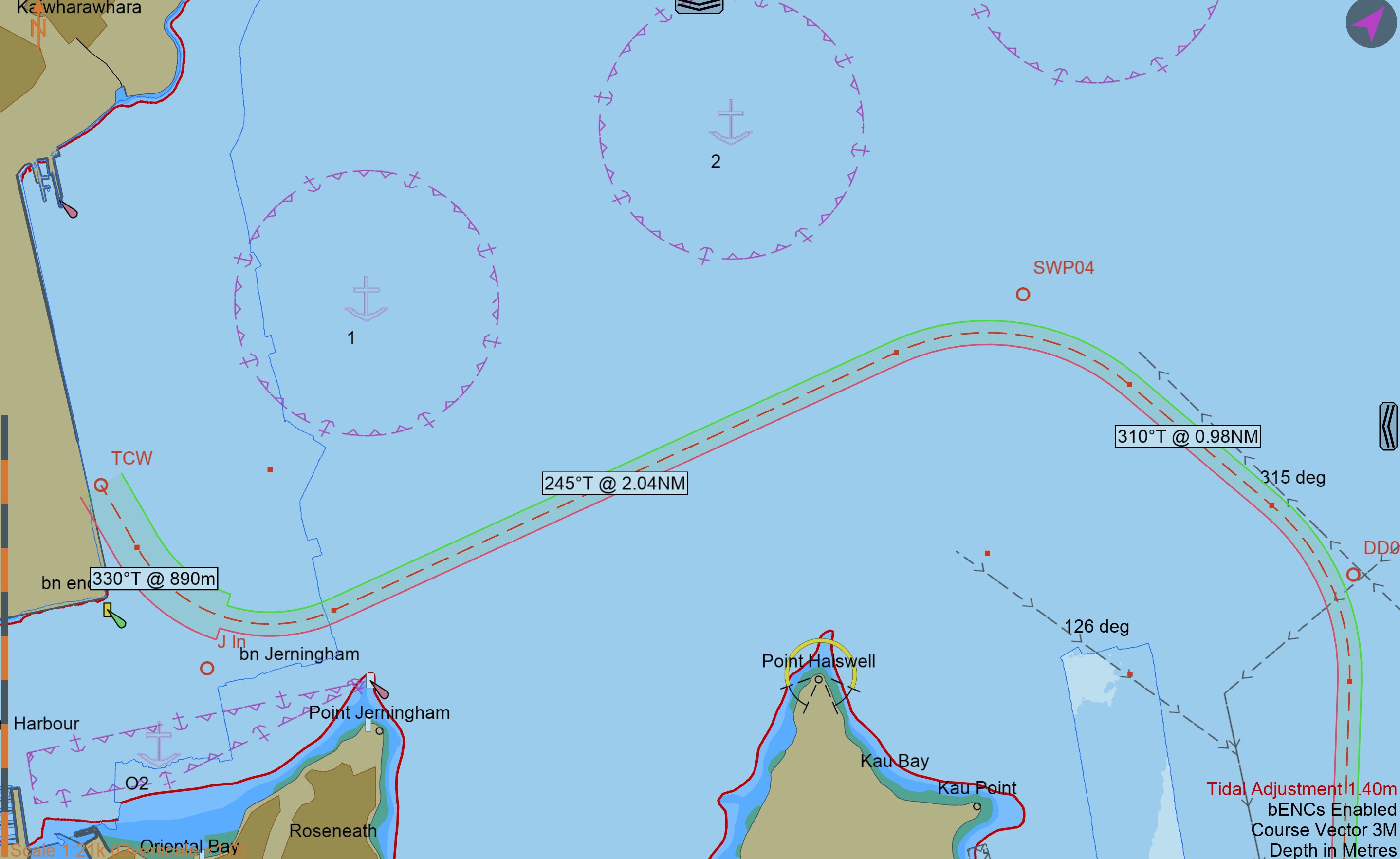

TWC Arrival PST
Waypoints - TCW Arrival Port Side
Overview
-
7 Waypoints
-
Length 10.6NM
|
Index |
Name |
Latitude |
Longitude |
Turning Radius |
Next Leg Course |
XTD Port |
XTD Starboard |
Description |
|
1 |
Alpha |
41°24.0000′S |
174°49.4100′E |
0.50NM |
017°T @ 2.87NM |
50m |
50m |
Pilot Station Alpha |
|
2 |
SWP 01 |
41°21.2500′S |
174°50.5000′E |
|
016°T @ 1.44NM |
50m |
50m |
Abeam Barret's by |
|
3 |
DD02 |
41°19.8700′S |
174°51.0400′E |
0.50NM |
002°T @ 3.06NM |
50m |
50m |
DDWP Steeples |
|
4 |
DD03 |
41°16.8150′S |
174°51.1770′E |
0.50NM |
310°T @ 0.98NM |
50m |
50m |
DDWP 03 Kau Pt |
|
5 |
SWP04 |
41°16.1800′S |
174°50.1800′E |
0.50NM |
245°T @ 2.04NM |
50m |
50m |
Halswell IN |
|
6 |
J In |
41°17.0277′S |
174°47.7181′E |
648m |
330°T @ 890m |
100m |
100m |
Jerningham Inwards |
|
7 |
TCW |
41°16.6120′S |
174°47.3979′E |
|
|
|
|
TCW berth |

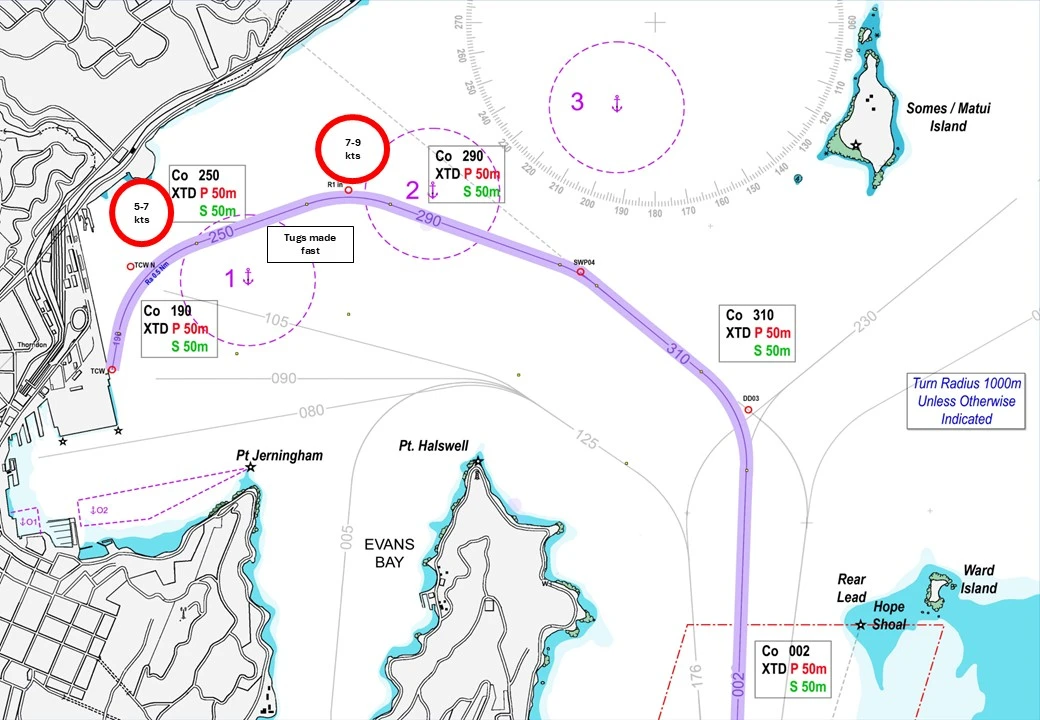

Thorndon Container Wharf Arrival - Starboard Side
ECDIS Files
Download the ECDIS Files for TCW SS
Pilot Station to FL - SS
Inwards at Falcon Shoal - SS

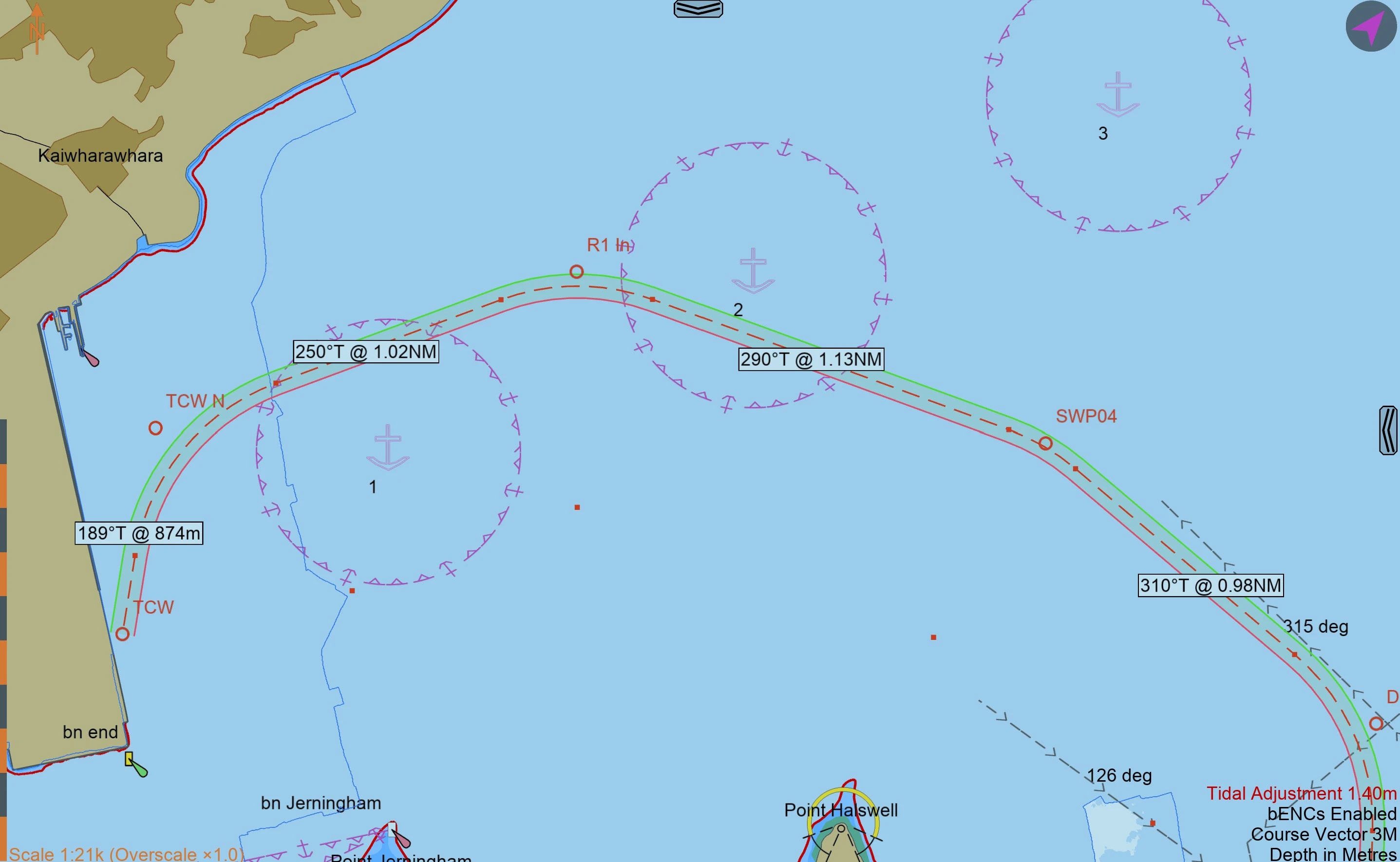

TCW Arrival - SS
Waypoints - TCW Arrival Starboard Side
Overview
- 8 Waypoints
- Length 10.9NM
|
Index |
Name |
Latitude |
Longitude |
Turning Radius |
Next Leg Course |
XTD Port |
XTD Starboard |
Description |
|
1 |
Alpha |
41°24.0000′S |
174°49.4100′E |
0.50NM |
017°T @ 2.87NM |
50m |
50m |
Pilot Station Alpha |
|
2 |
SWP 01 |
41°21.2500′S |
174°50.5000′E |
016°T @ 1.44NM |
50m |
50m |
Abeam Barret's by |
|
|
3 |
DD02 |
41°19.8700′S |
174°51.0400′E |
0.50NM |
002°T @ 3.06NM |
50m |
50m |
DDWP Steeples |
|
4 |
DD03 |
41°16.8150′S |
174°51.1770′E |
0.50NM |
310°T @ 0.98NM |
50m |
50m |
DDWP 03 Kau Pt |
|
5 |
SWP04 |
41°16.1800′S |
174°50.1800′E |
0.50NM |
290°T @ 1.13NM |
50m |
50m |
Halswell IN |
|
6 |
R1 In |
41°15.7920′S |
174°48.7675′E |
0.50NM |
250°T @ 1.02NM |
50m |
50m |
Reclamation Inwards TCW |
|
7 |
TCW N |
41°16.1457′S |
174°47.4979′E |
0.50NM |
189°T @ 874m |
50m |
50m |
Approach to TCW Nth |
|
8 |
TCW |
41°16.6120′S |
174°47.3979′E |
TCW berth |

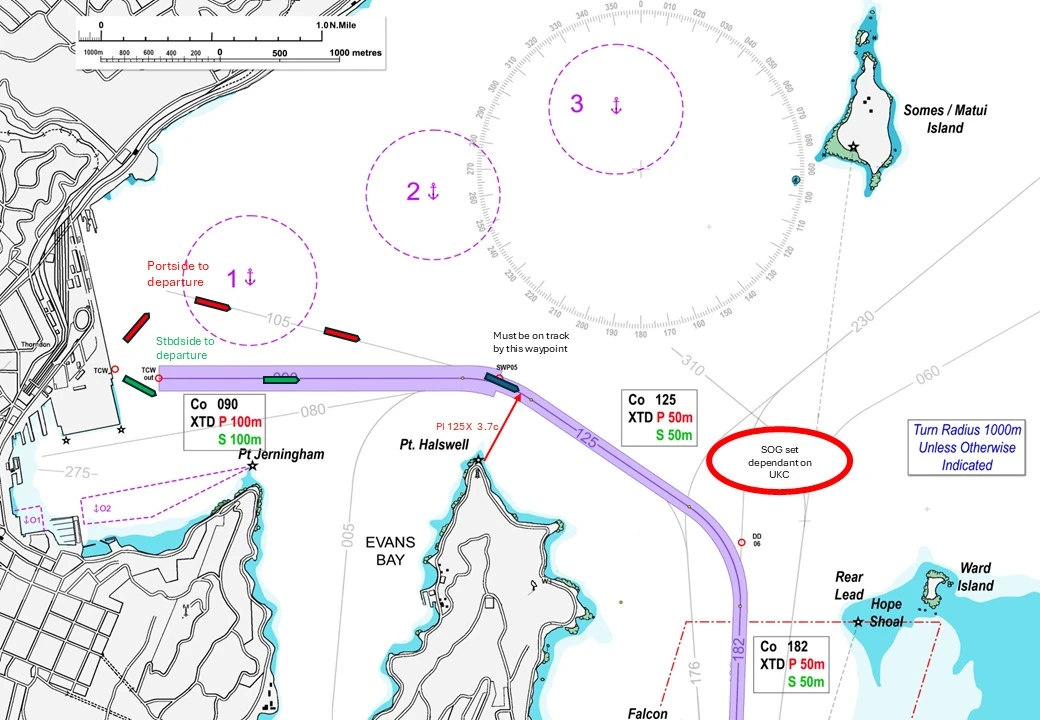

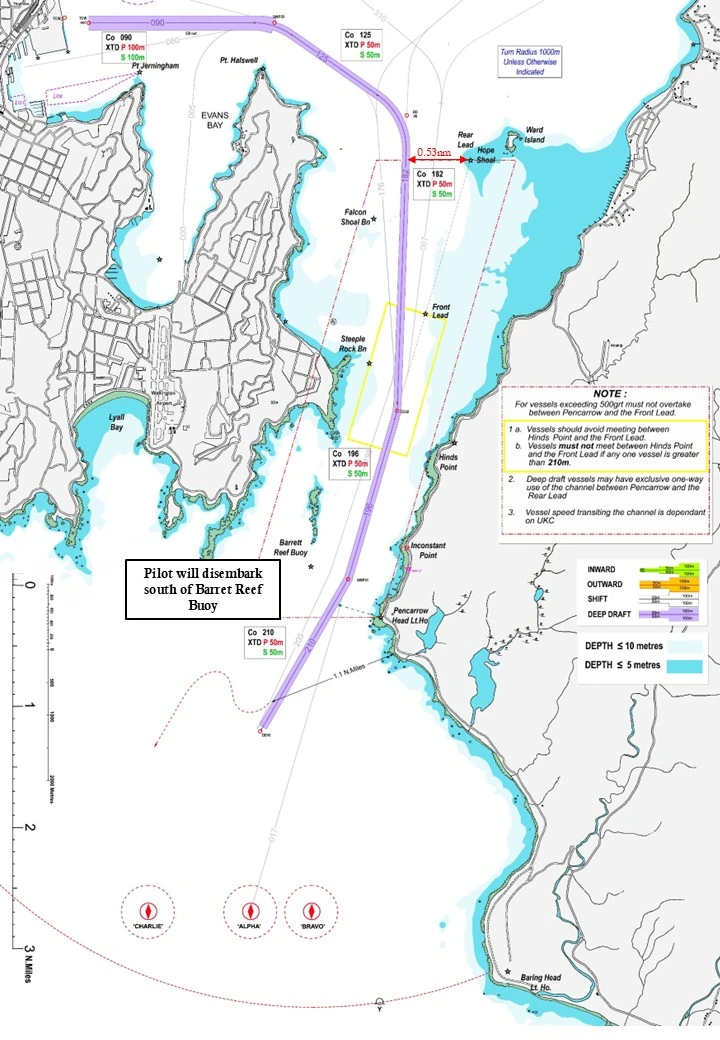

Thorndon Container Wharf - Departure
ECDIS Files Download

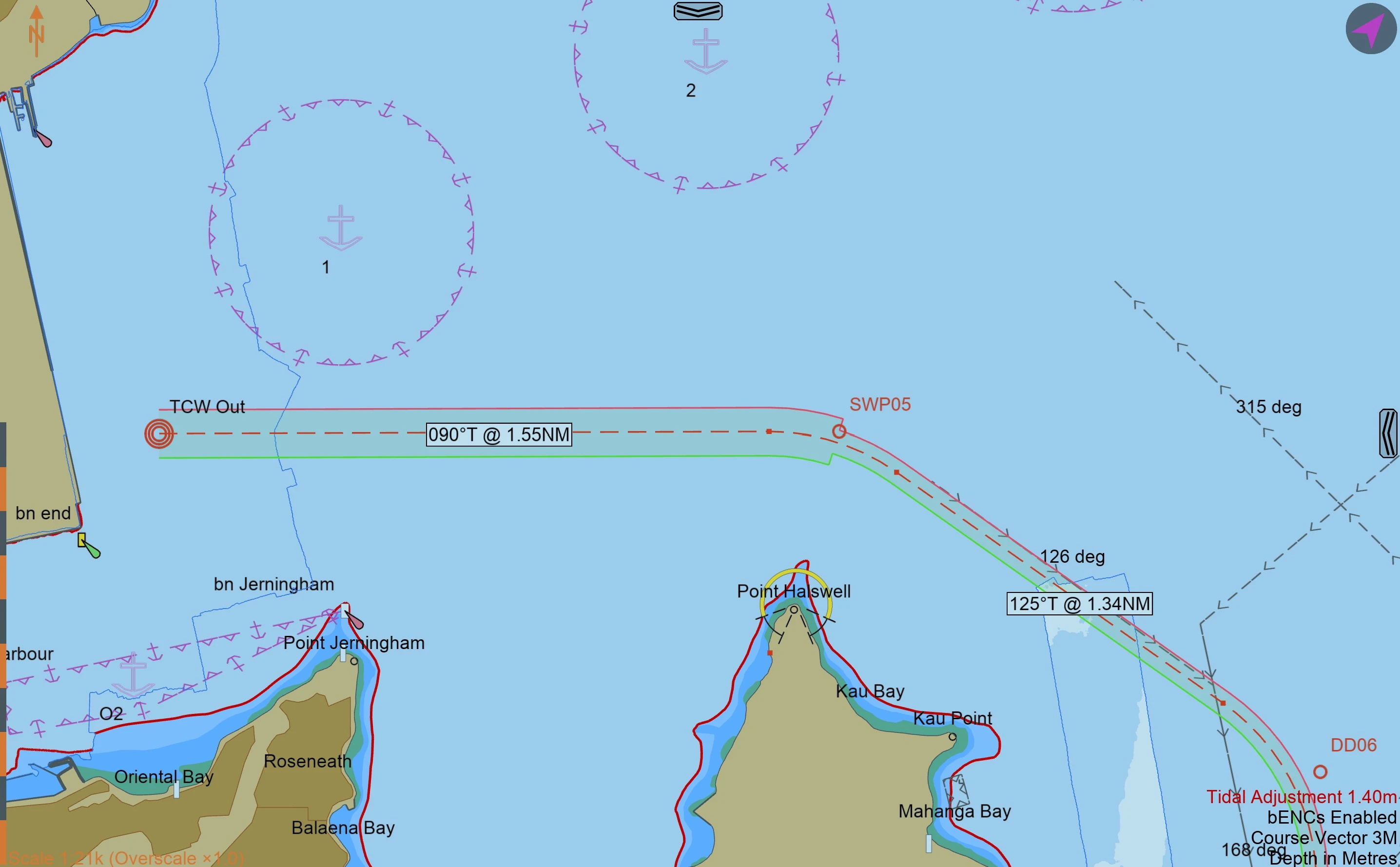

TCW Out

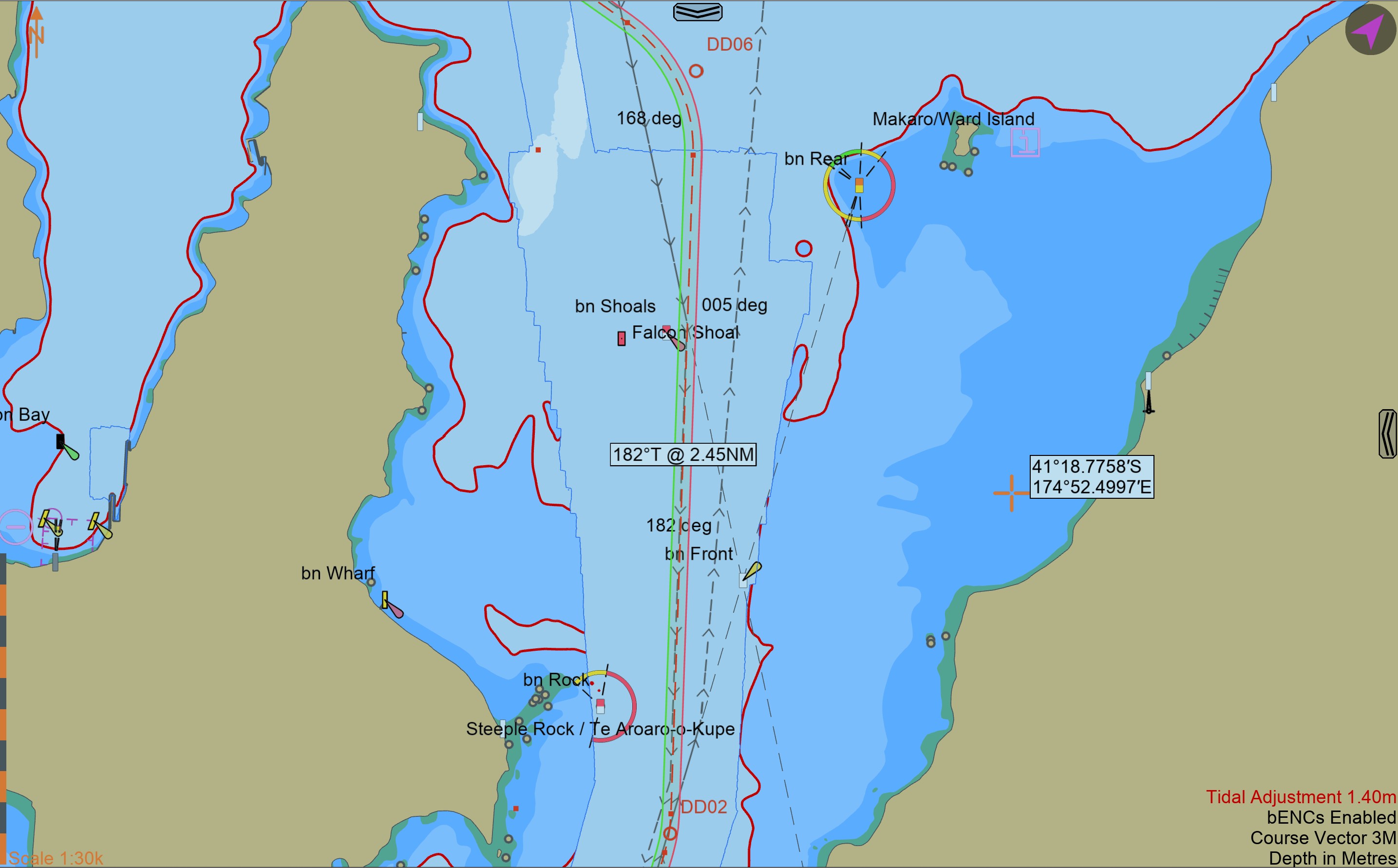

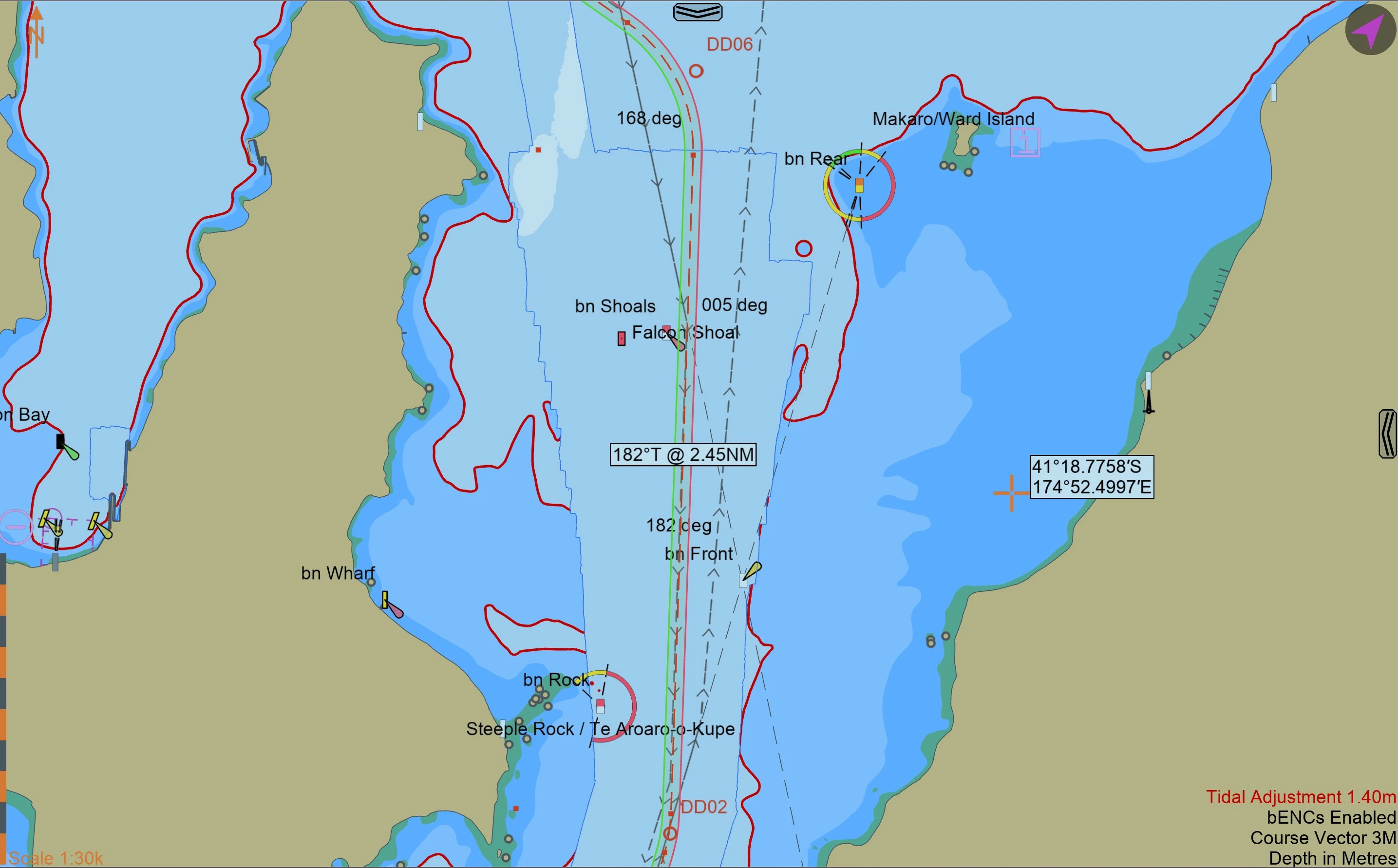

Out Falcon Shoal
Hinds Point Out
Waypoints - TCW Departure
Overview
- 6 Waypoints
- Length 8.17NM
|
Index |
Name |
Latitude |
Longitude |
Next Leg Course |
XTD Port |
XTD Starboard |
Description |
Turning Radius |
|
1 |
TCW Out |
41°16.6553′S |
174°47.6506′E |
090°T @ 1.55NM |
100m |
100m |
TCW Outward |
|
|
2 |
SWP05 |
41°16.6500′S |
174°49.7000′E |
125°T @ 1.34NM |
50m |
50m |
Halswell OUT |
0.50NM |
|
3 |
DD06 |
41°17.4200′S |
174°51.1500′E |
182°T @ 2.45NM |
50m |
50m |
DDWP Mahanga Bay |
0.50NM |
|
4 |
DD02 |
41°19.8700′S |
174°51.0400′E |
196°T @ 1.44NM |
50m |
50m |
DDWP Steeples |
0.50NM |
|
5 |
SWP 01 |
41°21.2500′S |
174°50.5000′E |
210°T @ 1.46NM |
50m |
50m |
Abeam Barret's by |
|
|
6 |
DD10 |
41°22.5100′S |
174°49.5300′E |
Clear of Entrance |

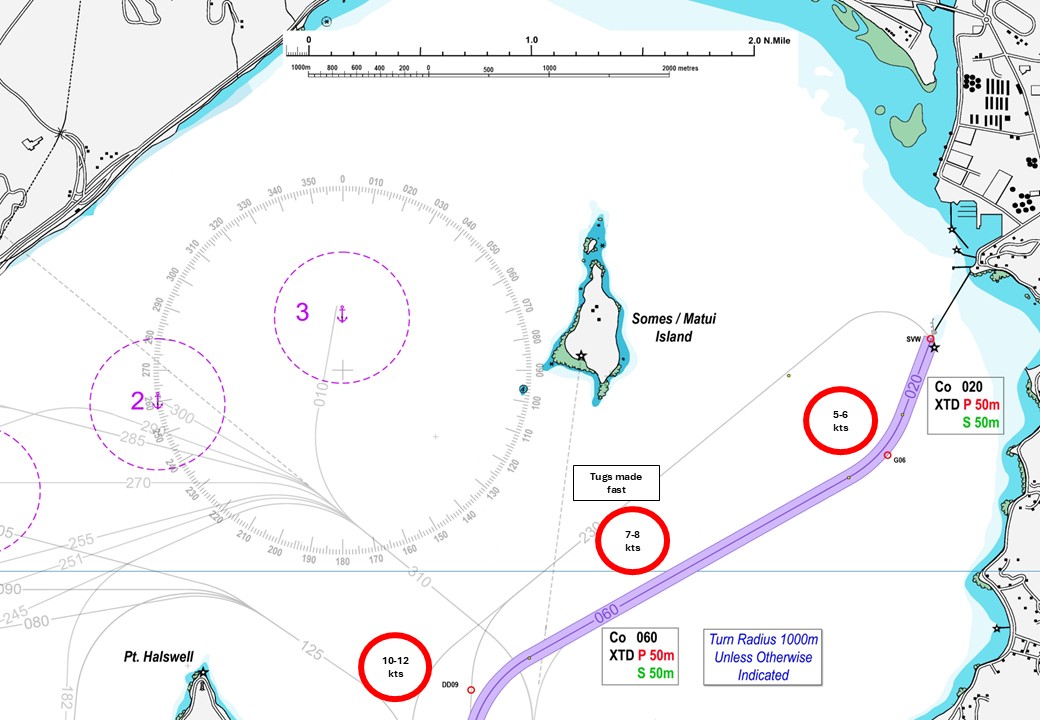

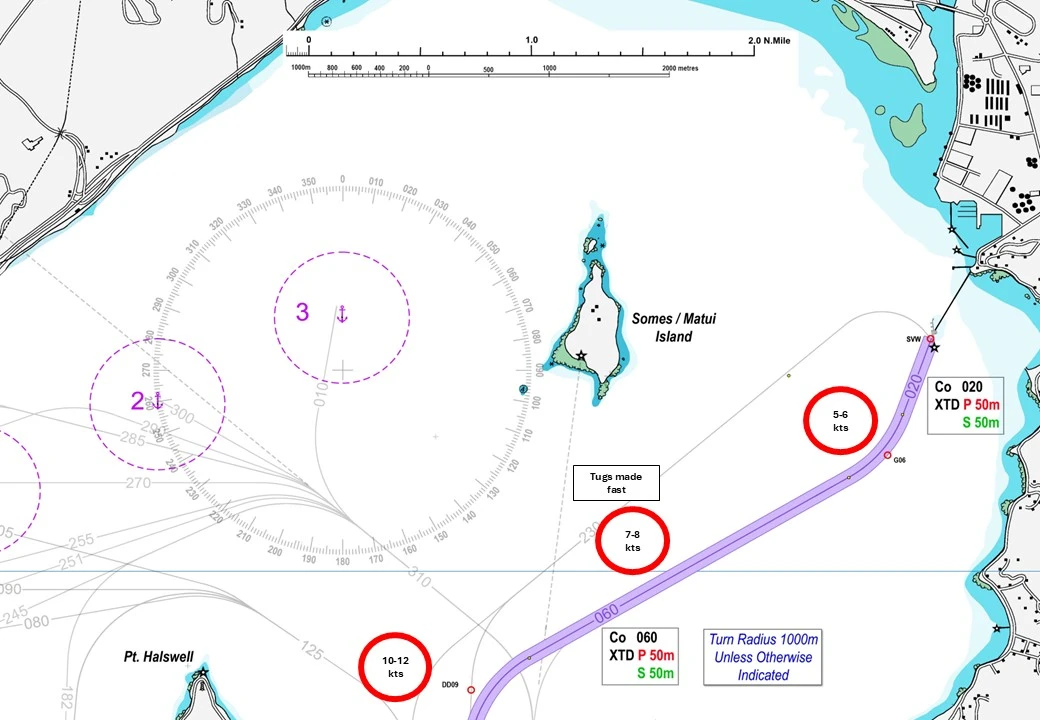

Seaview Wharf - Arrival
Download ECTIS Files

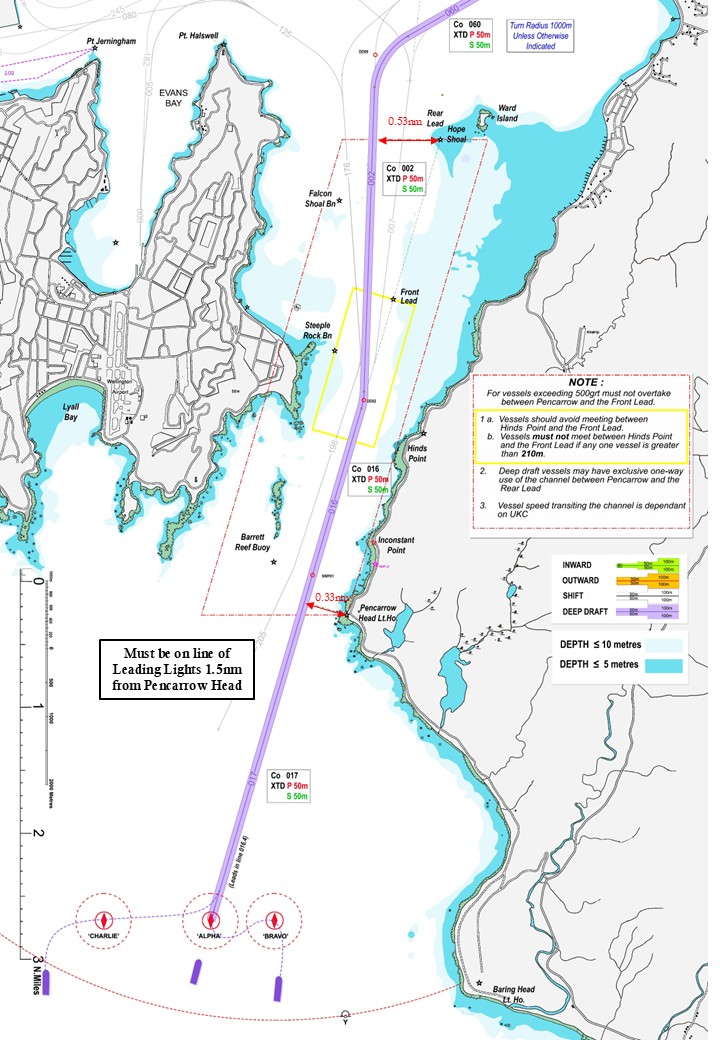

Pilot Station to FL - SVW

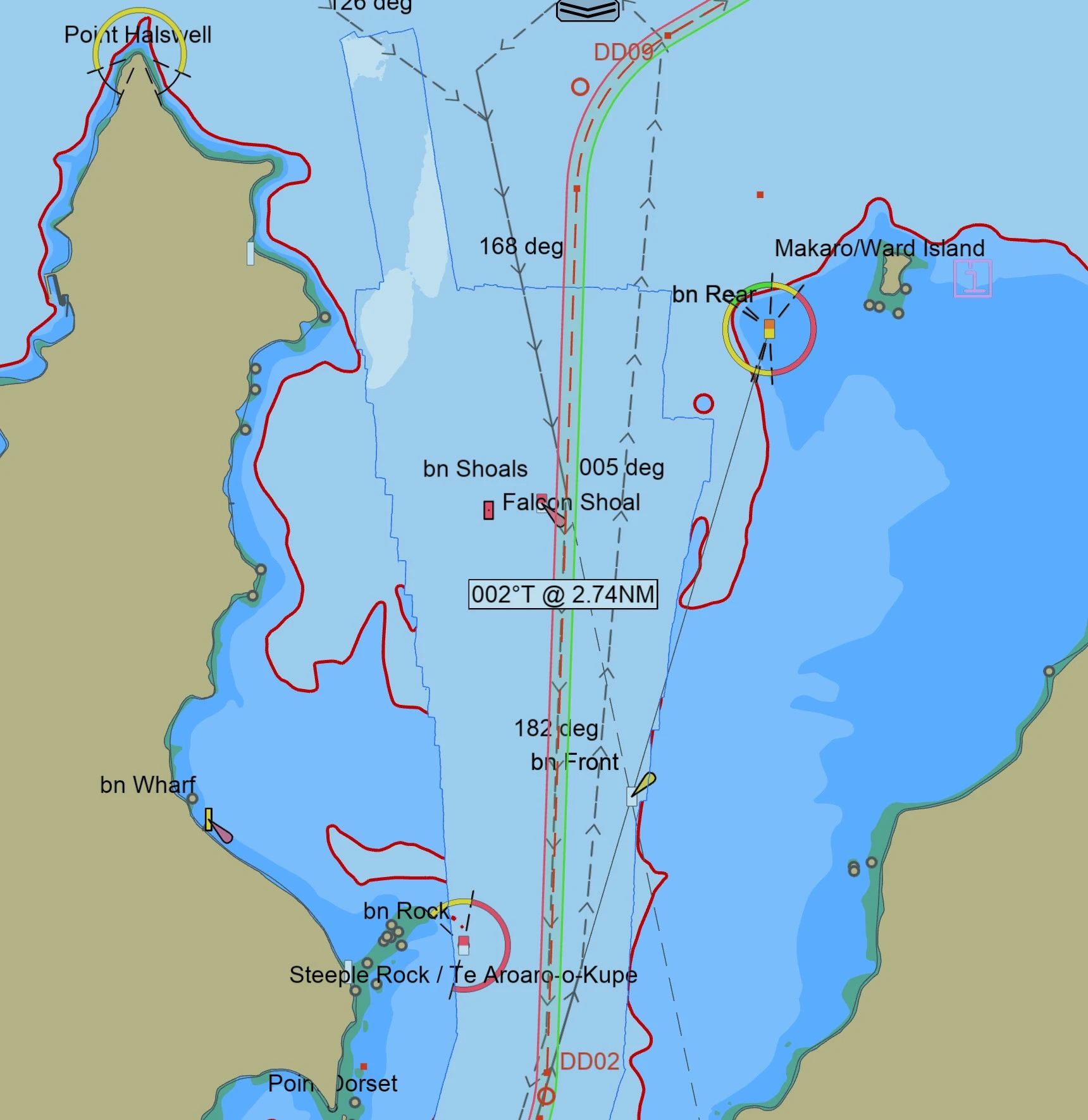

Falcon Shoal in - SVW

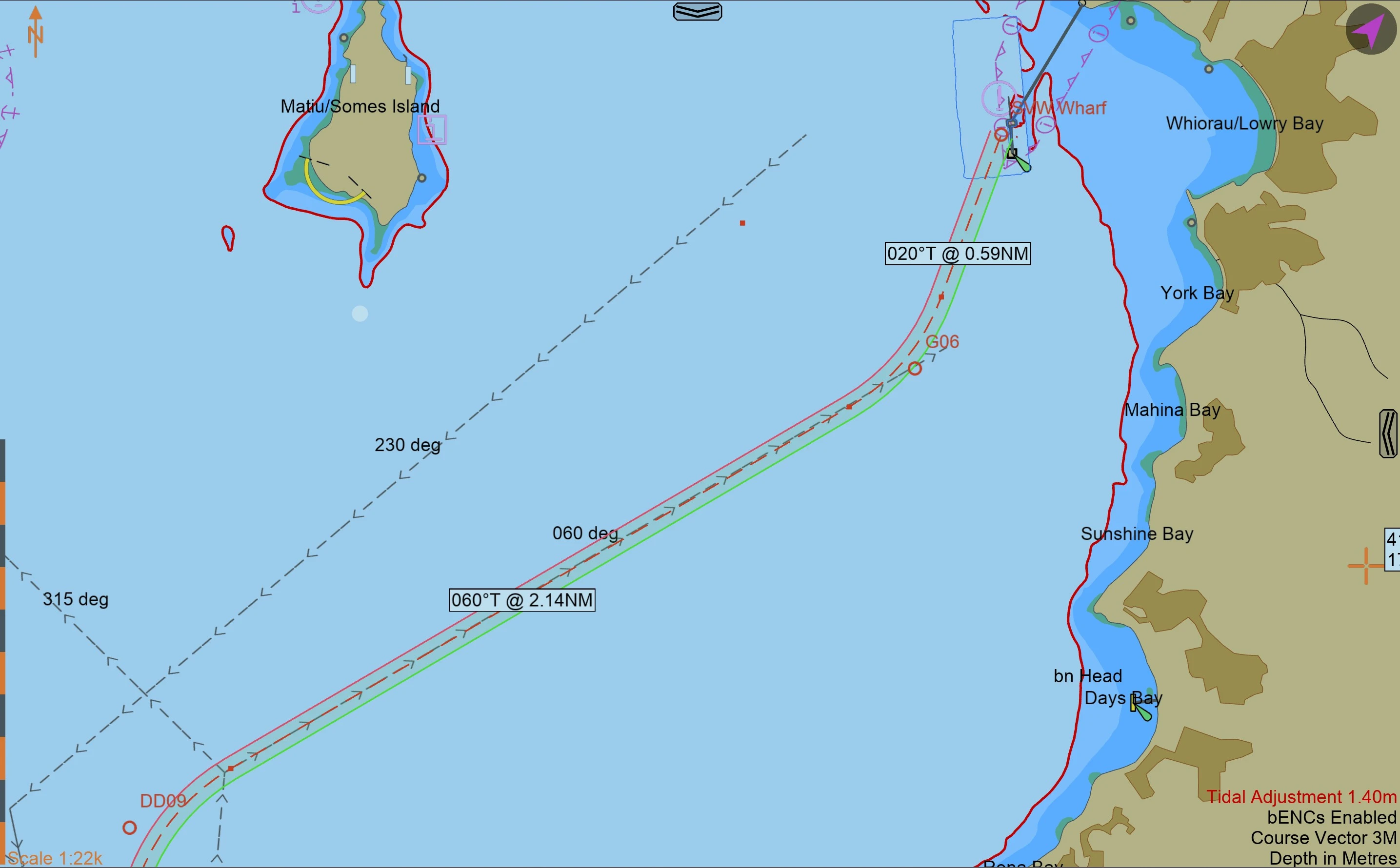

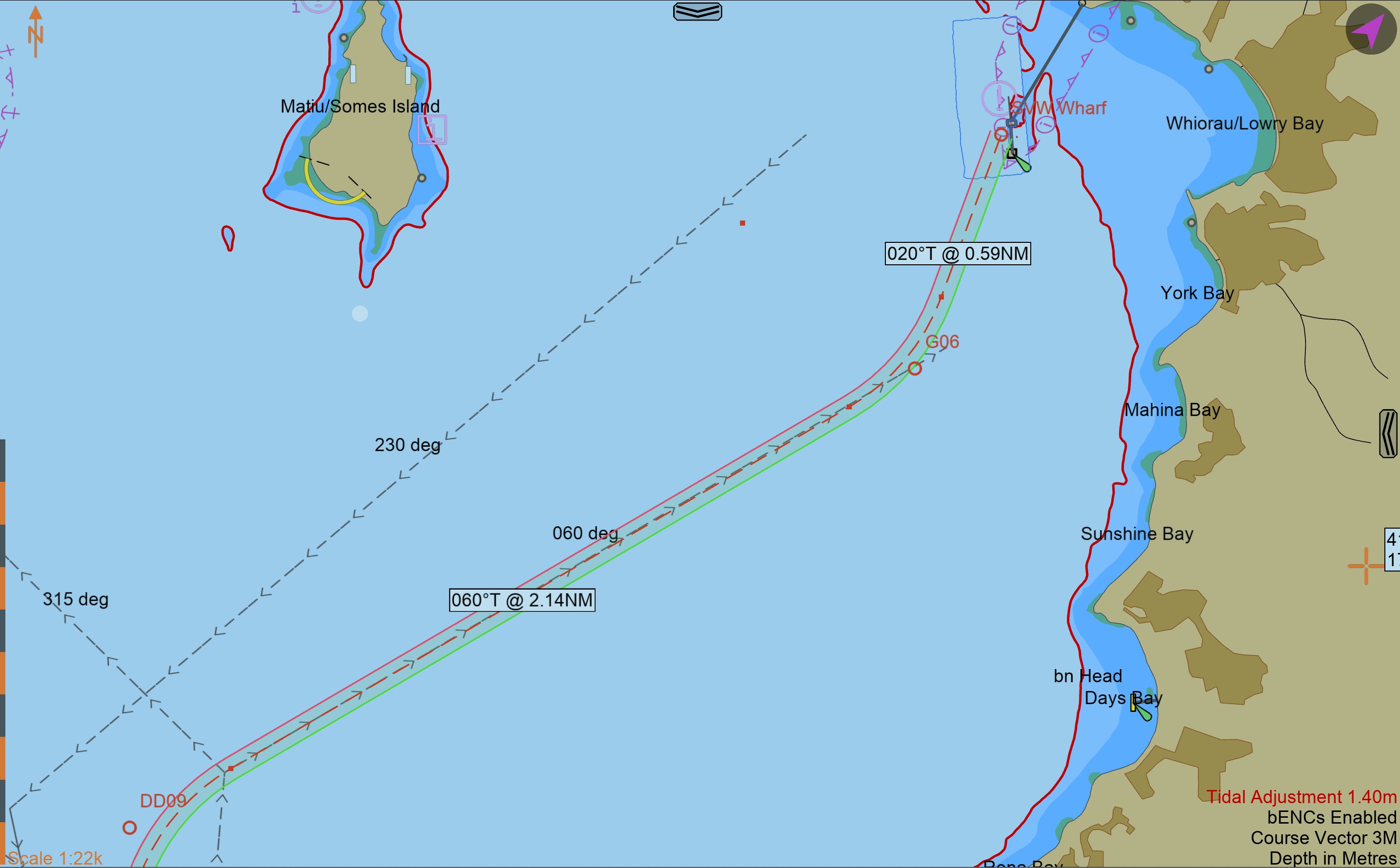

SVW In
Waypoints - Seaview Arrival
Overview
- 6 Waypoints
- Length 9.71NM
|
Index |
Name |
Latitude |
Longitude |
Turning Radius |
Next Leg Course |
XTD Port |
XTD S tarboard |
Description |
|
1 |
Alpha |
41°24.0000′S |
174°49.4100′E |
0.50NM |
017°T @ 2.87NM |
50m |
50m |
Pilot Station Alpha |
|
2 |
SWP 01 |
41°21.2500′S |
174°50.5000′E |
016°T @ 1.44NM |
50m |
50m |
Abeam Barret's by |
|
|
3 |
DD02 |
41°19.8700′S |
174°51.0400′E |
0.50NM |
002°T @ 2.74NM |
50m |
50m |
DDWP Steeples |
|
4 |
DD09 |
41°17.1300′S |
174°51.1630′E |
0.50NM |
060°T @ 2.14NM |
50m |
50m |
DD into SVW |
|
5 |
G06 |
41°16.0500′S |
174°53.6200′E |
0.50NM |
020°T @ 0.59NM |
50m |
50m |
SVW IN S of berth |
|
6 |
SVW Wharf |
41°15.5000′S |
174°53.8900′E |
Seaview Wharf start/end |
Seaview Wharf - Departure
ECDIS Files download

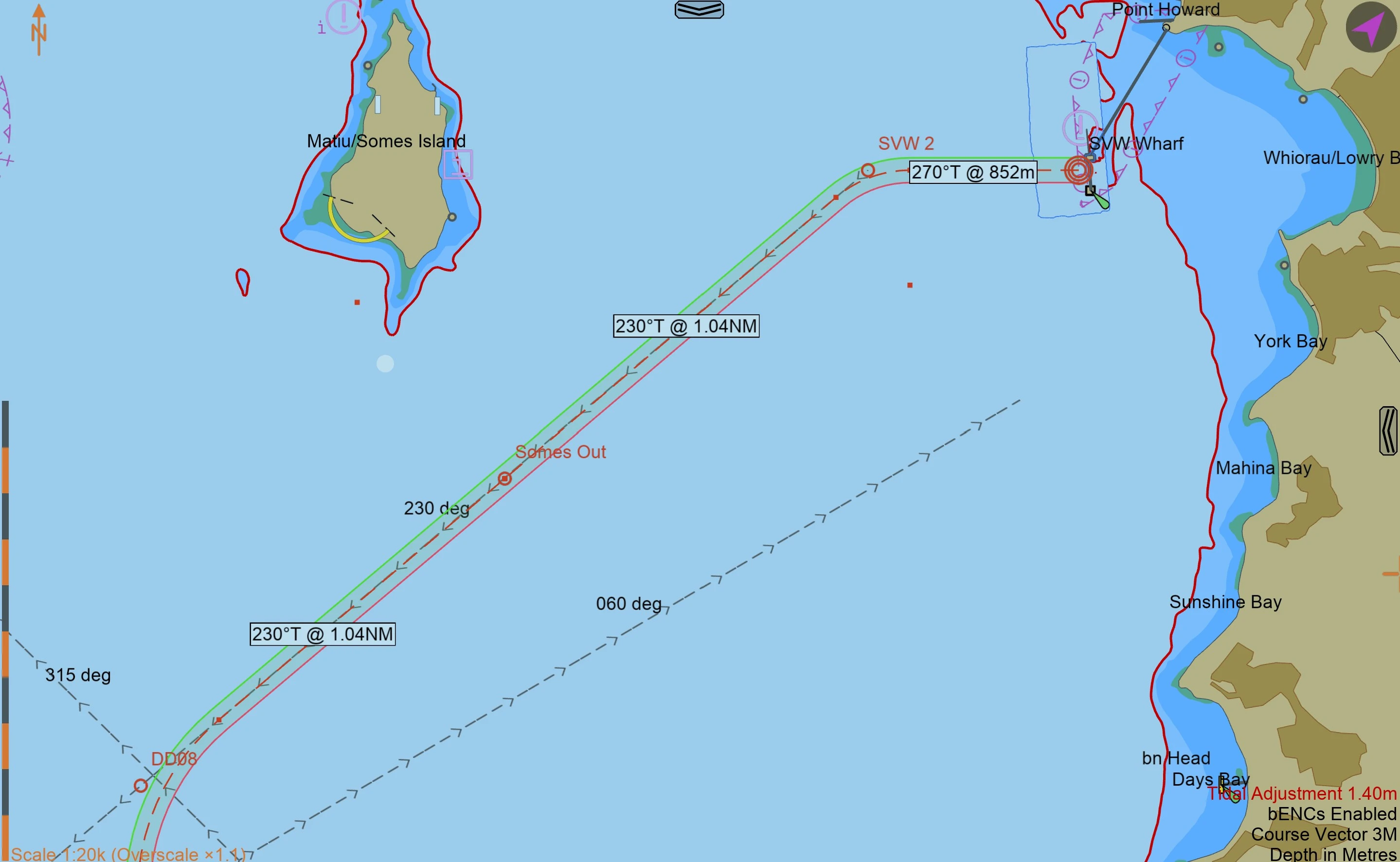

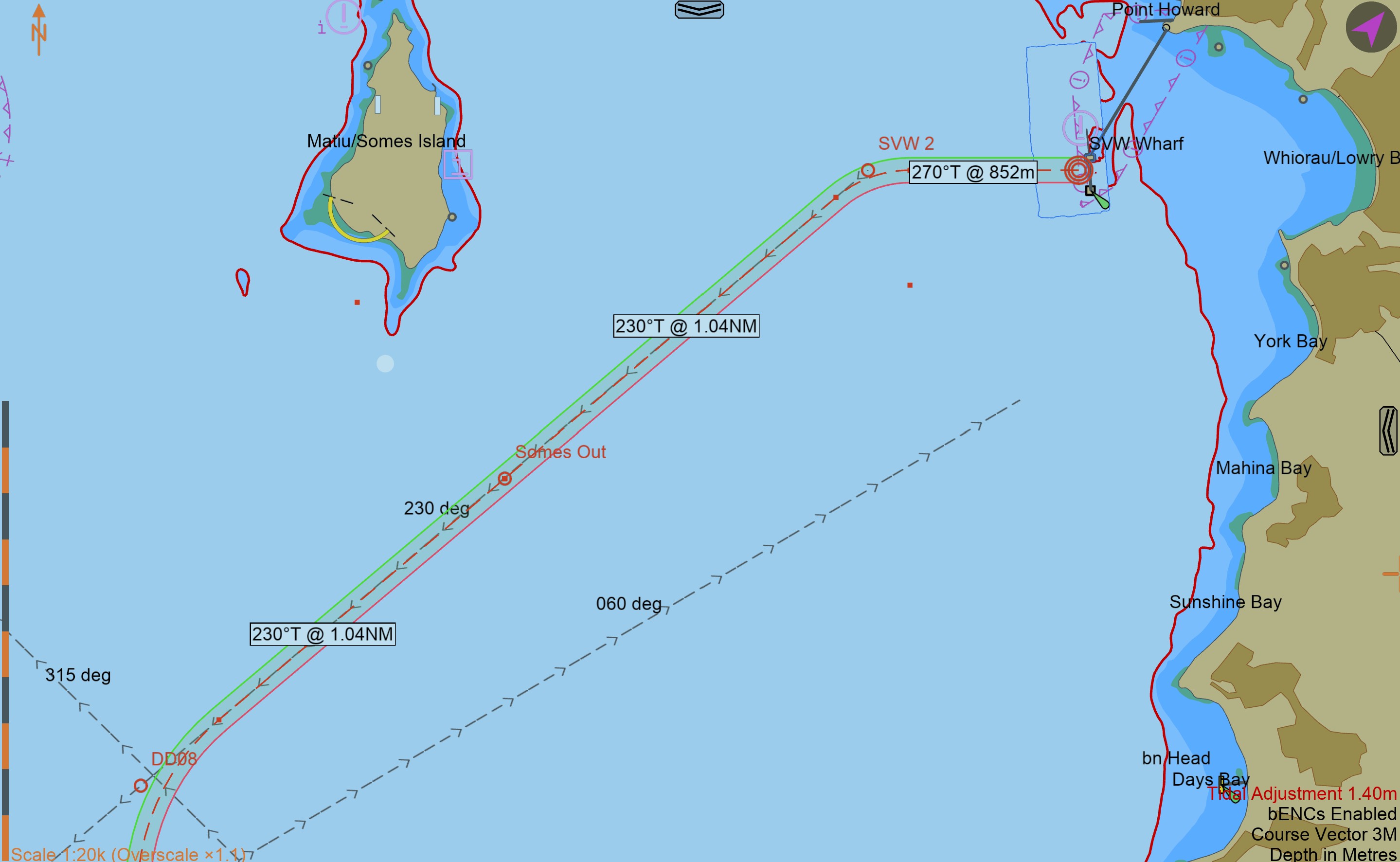

SVW Out

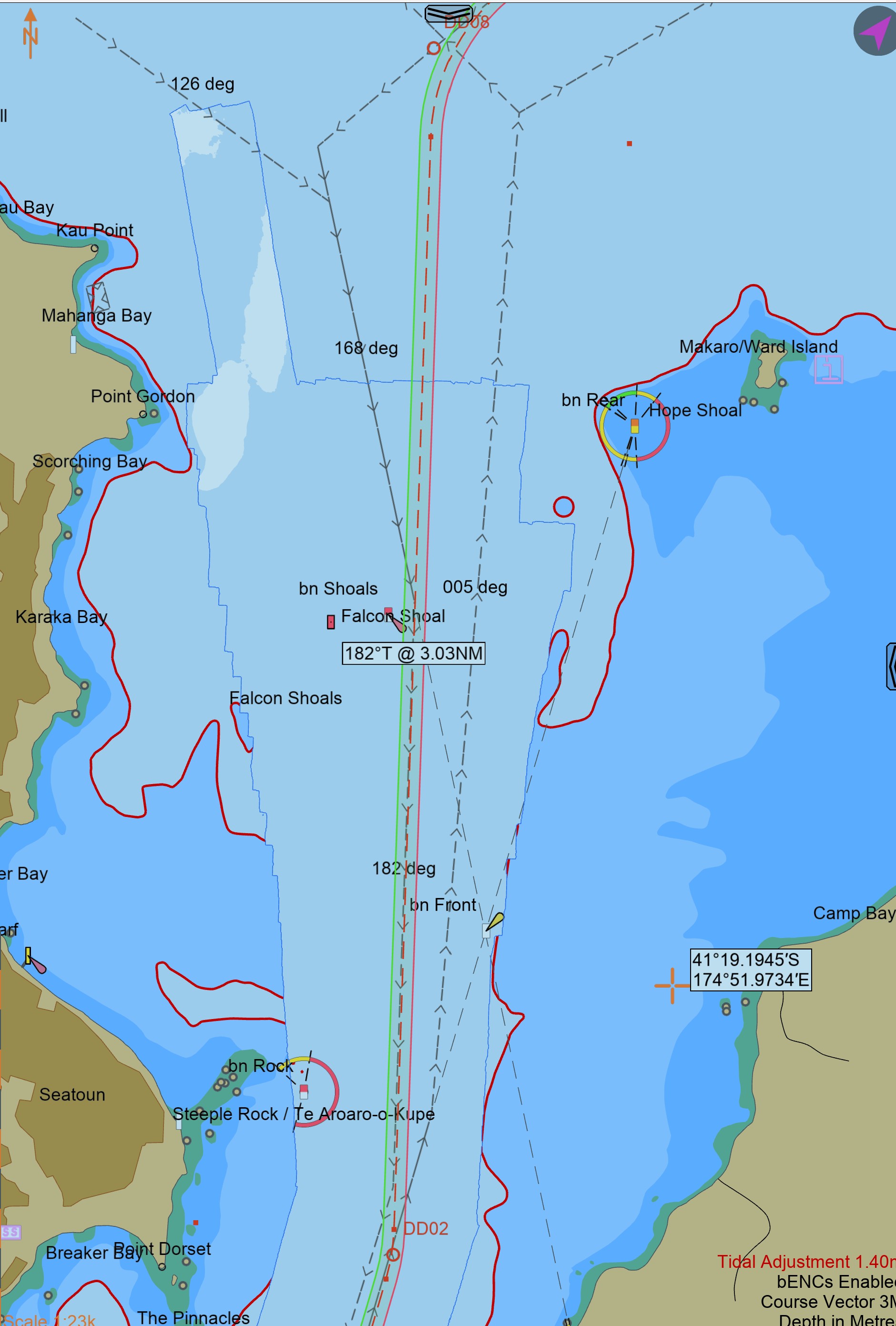

Falcon Shoal Out - SVW

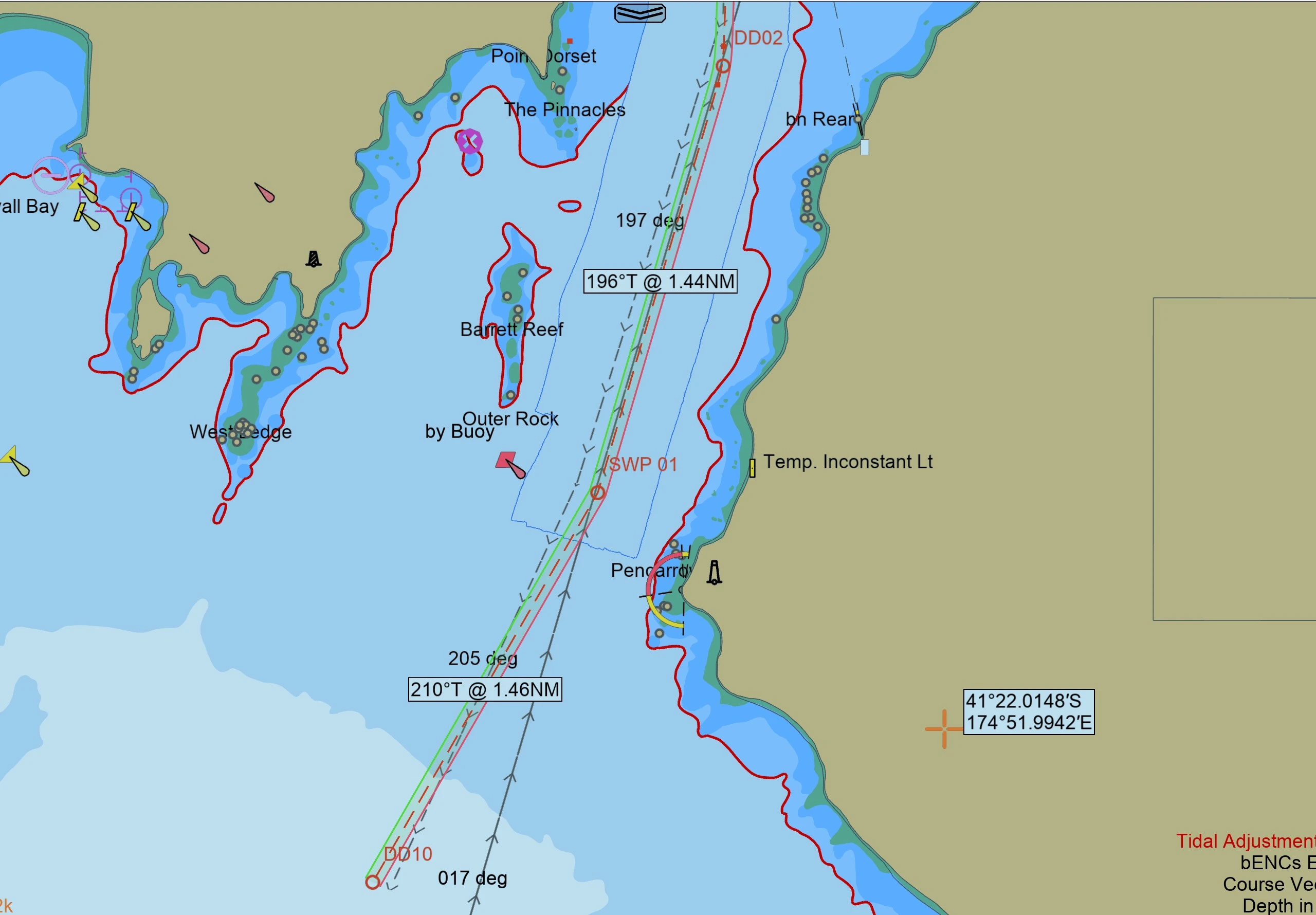

Hinds Point Out - SVW
Waypoints - Seaview Wharf Departure
Overview
- 7 Waypoints
- Length 8.43NM
|
Index |
Name |
Latitude |
Longitude |
Next Leg Course |
XTD Port |
XTD Starboard |
Description |
Turning Radius |
|
1 |
SVW Wharf |
41°15.5000′S |
174°53.8900′E |
270°T @ 852m |
50m |
50m |
Seaview Wharf start/end |
|
|
2 |
SVW 2 |
41°15.5000′S |
174°53.2800′E |
230°T @ 1.04NM |
50m |
50m |
Clear of SVW Outward |
463m |
|
3 |
Somes Out |
41°16.1700′S |
174°52.2300′E |
230°T @ 1.04NM |
50m |
50m |
Abeam of Somes Is Outward |
0.50NM |
|
4 |
DD08 |
41°16.8380′S |
174°51.1760′E |
182°T @ 3.03NM |
50m |
50m |
Out SVW DD route |
0.50NM |
|
5 |
DD02 |
41°19.8700′S |
174°51.0400′E |
196°T @ 1.44NM |
50m |
50m |
DDWP Steeples |
0.50NM |
|
6 |
SWP 01 |
41°21.2500′S |
174°50.5000′E |
210°T @ 1.46NM |
50m |
50m |
Abeam Barret's by |
|
|
7 |
DD10 |
41°22.5100′S |
174°49.5300′E |
Clear of Entrance |
